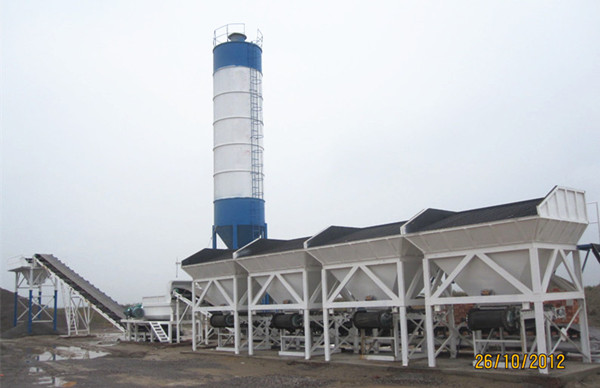

600噸穩定土拌合站
| 購買咨詢：0536-4088008（24小時全國統一客戶服務熱線） |
穩定土拌合站
汶達600噸穩定土拌合站配置表
序號 | 項目 | 主要技術參數配置 |
1 | 整機 | 1、額定生產能力：砂礫穩定土600t/h 2、總功率：160KW 3、拌合骨料最大料徑：60mm 4、骨料系統精度：≤±1% 5、粉料系統精度：≤±1% 6、組裝形式：可拆遷模塊式 7、占地面積：45×10=450m2 |
2
| 骨料配料供給系統 | 一、料斗（4倉） 1、容積：12m3（單倉堆積） 2、上料高度：3420m 3、組合形式：雙倉組成 4、配置要求：配有四個格篩。 |
二、計量裝置 1、計量裝置：稱量電腦皮帶稱，4個 2、控制形式：微機控制，通過變頻器調整皮帶稱的轉速 3、系統精度：≤±1% 4、計量范圍：最大600t/h 5、皮帶寬：1000mm 6、功率：4KW（4KW）單個皮帶稱。 | ||
三、混合料輸送機 1、皮帶帶寬：1000mm 2、作業能力：600t/h 3、電機功率：18.5KW電動滾筒傳動, 淄博電動滾筒 4、帶速：2.0m/S | ||
3 | 粉料供給計量系統 | 一、粉料倉 1、數量：1個 2、容積：100t（水泥密度按1.45計算） 3、直徑：Φ3000mm |
二、計量設備 1、擋板閘閥：800×800mm 2、供料螺旋：5.5KW；計量螺旋：4KW。 3、控制形式：微機控制，通過變頻器調整供料螺旋轉速。 4、系統精度：≤±1% 5、計量范圍：0-50t 6、輸送形式：粉料經剛性閘板閥經過供料螺旋輸送，由計量螺旋計量后輸送攪拌機。 | ||
4 | 供水系統 | 1、水箱容量6m3 2、水泵型號：2.2KW潛水泵 3、水泵流量：50m3/h 4、水泵揚程：21m
|
5 | 攪拌裝置 | 1、結構形式：雙臥軸強制連續式 2、生產能力：0-600t/h 3、葉片數量：56片 4、葉片材質：鉻鉬合金 5、允許最大料徑：60mm 6、電機功率：75KW 7、減速機型號：ZQ750 8、驅動：?jiǎn)坞姍C(jī)傳動 9、速比：15.75 |
6 | 成品料輸送機 | 1、皮帶帶寬：1000mm 2、帶速：2.0m/s 3、作業能力： 600t/h 4、提升高度：5.5m 5、安裝傾角：18度 6、電機功率：18.5KW電動滾筒, 淄博電動滾筒廠產 |
7、 | 儲料裝置 | 1、料倉容積：8.5m3 2、卸料高防范：3.6m 3、通道寬度:3.2m 4、驅動方式：氣動、空壓機功率7.5KW。 5、控制方式：電磁閥控制 6、震動器功率：1.1KW。 |
8 | 氣路系統 | 1、氣動元件：均選用優質氣動元件 2、使用：（1）用于成品料門開啟 |
9 | 控制系統 | 微機控制 配料控制系統主要有工控機、變頻調速配電裝置及現場傳感單元組成。 控制系統說明： （1） 控制具有手動和自動控制功能，兩種功能可以互相切換，使用微機控制技術。 （2） 控制室結構堅固、密封良好，具有隔音、隔熱、防潮、防塵等功能，配裝相應能力的空調，視野開闊便于觀察全套設備的運行情況。儀表、報警裝置、緊急控制裝置、鍵盤、控制屏等按工藝順序及人機工程學要求，合理布置，舒適性好。 （3） 電路系統具備二級過載保護，欠壓保護、過熱保護功能。 （4） 計量控制系統能顯示各稱量參數的設定值和實際值，當缺料時能發出報警信號。
|
